超精密立卧两用油压齿式分割台 油压分度头

销售台湾原装精密油压齿式分割台,此精密分割台内部由三片式平面离合齿分割与定位,超精密分割精度正负4秒以内,重现精度更可达正负1秒以内,经长时间使用仍然可维持高精密度.

分割台内部由三片式平面离合齿分割与定位,执行角度分割时没有升降动作,强固的夹持力,再加上扎实的密封结构,在大量的切削液的使用场所,也不会让粉屑和切削液渗透至本体内.油压单元驱动,有高感应度开关确认锁紧 松开的执行动作,确保在操作时的安全.本分割台经常运用于专用机之心胀分度工作及工作母机的自动交换台.

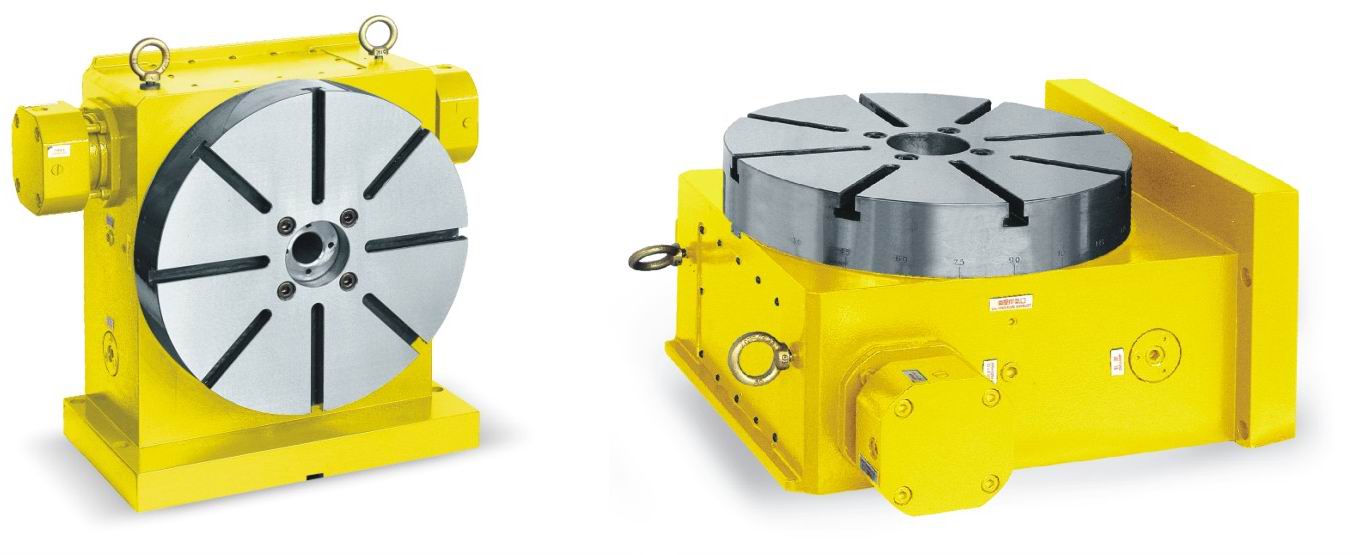

HCTV 系 列   齒 式 自 動 分 割 台 (立臥兩用)

規 格/ 型式 單位 HCTV-200 HCTV-255 HCTV-320  使用方法   立橫兩用  鎖緊系統   油壓35 kg/cm2  盤面尺寸 mm Φ 200 Φ 255 Φ 320  貫穿孔徑 mm Φ30 Φ50 Φ31  圓盤中心孔徑 mm Φ30 Φ45 Φ50  中心高度 mm 160 210 255  定位鍵 mm 18H7 18H7 18H7  盤面T型槽寬度 mm 12H7 12H7 14H7  分割數目(標準) division 標準等分 : 4,6,8,12,24 其中一種  分割數目(特殊) division 特殊等分 : 2, 3, 5, 9, 10 等  分割精度(弧秒) sec ± 5"  重覆精度(弧秒) sec ± 1"  最大負載 重直(使用尾座) kg 100 (250) 125 (250) 175 (350) 水平 kg 250 300 350  淨重 kg 50 50 120
