高速度：不断追求高速化技术、大幅度降低非切削时间
高精度：定位精度为 ±0.004mm/全行程
超强力：切削能力700cm3/min
高环保性：节省能耗、工作环境更加舒适
OSP-P200M-R标准规格(全中文界面) |
|
|
| |
|
|
|
 |
|
 |
非切削时间缩短：加速度 0.5G(Hi-G控制)； 快速进给速度 40m/min
切削进给速度 40m/min； ATC时间 2.0秒（T-T）
切削时间缩短：SUPER-NURBS（选件）最适合于3维模具加工
|
|
| |
| |
定位精度：定位精度±0.004mm/全程；重复定位精度±0.0015mm。
交换台精度：定位精确的锥形结构的交换工作台托板重复定位精度为5μm/Y轴(实例)。
主轴热变形补偿V2（选项）：25,000min-1时热变小形小于0.01mm（实测）。
Hi-Cut 功能：高速切削拐角时不会产生塌角 圆度：5μm |
|
| |
| |
|
|
|
 |
|
切削能力：700cm3/min，主轴采用传统的可承受强切、重切的双列圆柱滚动轴承。
最大扭矩：466N . m
三点定位支撑床身：采用坐标镗床式及有限元分析方法设计的高刚性及高稳定性床
身。
防震结构：铸铁厚壁床身,厚壁工作台结构具有高防震性能。
可长时间稳定加工：抑制热变形，防止热源生成（切削和冷却液）
|
|
| |
| |
|
|
|
 |
|
节省能耗：机床停止运行时，液压装置、冷却电机和电磁阀等均自动切断。
舒适的操作环境：立柱移动方式易于操作者靠近主轴、加工件和装夹工作；
顶部开放式安全门使冷却液不会从天花板落下；
排切屑方便，互锁的方格窗的安全门；
山字形可伸缩盖和螺旋式排屑器很容易将切屑从机床中排出；
油雾回收装置（选项），粉尘回收装置（选项）
|
|
| |
| |
| |
|
|
|
 |
快捷Hi-G功能：缩短定位时间以减少非切削时间。
绝对位置检测：当前位置绝不丢失OSP的原点
帮助功能：编程时可提供参考
PLC控制：完善的可编程逻辑控制及各种机床状态的监视功能，便于机床故障诊断。
机内网：世界最高水平的通讯速度10Mbps。
机外网（选项）：可在办公室通过计算机监视管理机床运行情况 |
|
|
世界上独一无二!
北一大隈(北京)有限公司应用先进技术自己开发生产的高品质的数控系统,这就是OKUMA的OSP!
OSP采用绝对位置控制方式的独特功能,即使切断电源或加工被意外中断时,不会丢失当前位置,具有“自动直接回到原加工点,或手动插入自动恢复”等功能,
OSP数控系统为大隈公司设计制造,维修服务以及技术支持高质迅速可靠
|
|
| |
|
|
|
项 目
|
单 位
|

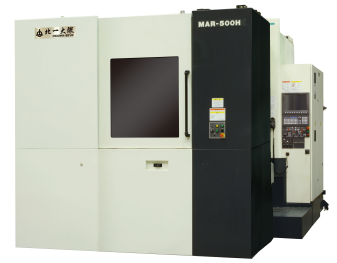

MAR-500H
|
MAR-630H
|
|
加工范围
|
|
mm
|
700×800×700
|
1,000×800×810
|
|
能力容量
|
操作面大小 |
mm
|
500×500
|
630×630
|
|
最大承载质量
|
kg
|
800
|
1,200
|
| 分度角度 |
|
1°
|
1°
|
| 最大加工尺寸 |
mm
|
￠800×900
|
￠1,000×900
|
|
行程
|
X轴
|
mm
|
700
|
1,000
|
|
Y轴
|
mm
|
800
|
800
|
|
Z轴
|
mm
|
700
|
810
|
| 从托板上面到主轴中心距离 |
mm
|
50-850
|
50-850
|
| 从托板中心到主轴端面距离 |
mm
|
150-850
|
200-1,010
|
|
主轴
|
主轴转速 |
r/min
|
50-5,000[OP.50-12,000]
|
50-5,000[OP.50-12,000]
|
| 主轴椎孔 |
.
|
NT.50
|
NT.50
|
| 主轴变档 |
.
|
无级
|
无级
|
| 主轴轴承内径 |
mm
|
Φ100
|
Φ100
|
|
进给
|
切削进给速度 |
mm/min
|
1-40,000
|
1-40,000
|
| 快速进给速度 |
mm/min
|
40,000
|
40,000
|
|
电动机
|
主轴电机 |
Kw
|
20/15(10分钟/连续)
|
20/15(10分钟/连续)
|
| 工作台分度电机 |
Kw
|
2.2（500）
|
2.8（630）
|
| 进给轴电机 |
Kw
|
X：4.6 Y:5.2 Z：4.6
|
X：4.6 Y:5.2 Z：4.6
|
|
刀架
|
刀具选择方式 |
.
|
随机
|
随机
|
| 拉钉类型 |
.
|
MAS 2型
|
MAS 2型
|
| 刀具数量 |
把
|
40[OP.60]
|
40[OP.60]
|
| 刀具最大直径（相邻） |
mm
|
Φ140
|
Φ140
|
|
刀具最大直径（不相邻）
|
mm
|
Φ240
|
Φ240
|
| 刀具最大长度 |
mm
|
450
|
450
|
| 刀具最大重量 |
kg
|
25
|
25
|
| 换刀时间（T-T） |
s
|
2.0
|
2.0
|
| 换刀时间（C-C） |
s
|
5.5（MAS）
|
5.5（MAS）
|
|
|
托板交换方式 |
.
|
2面旋转式
|
2面旋转式
|
|
托板交换时间
|
s
|
9
|
10
|
|
所需动力源
|
电源 |
KVA
|
50
|
50
|
| 常用气压 |
MPa
|
0.5
|
0.5
|
| 气流量 |
NL/min
|
900
|
900
|
|
精度
|
定位精度 |
mm
|
+0.004/全行程
|
+0.004/全行程
|
|
|
重复定位精度 |
mm
|
+ 0.0015
|
+ 0.0015
|
|
尺寸
|
机械高度 |
mm
|
3,291
|
3,291
|
| 占地面积 |
mm
|
3,180×5,589
|
3,480×5,962
|
| 机械质量 |
kg
|
22,000
|
24,000
|
| 数控装置 |
.
|
OSP-P200M-R
|
OSP-P200M-R
|
|
