链条传动自动化环形装配线的基本构成,说明如下:
一:环形导轨
用螺栓把导轨固定在“安装基础”上:

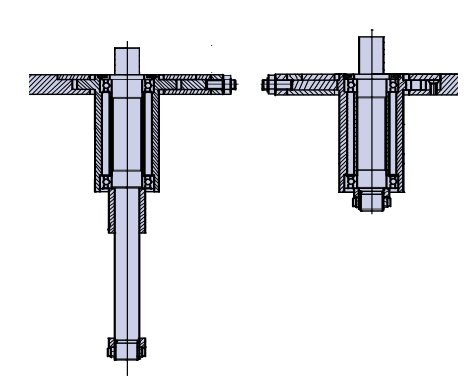

二:链轮支承轴
同样固定在“安装基础”上;链轮支承轴分为主动轴和从动轴,伺服电机通过主动轴提供链条传动的驱动力:

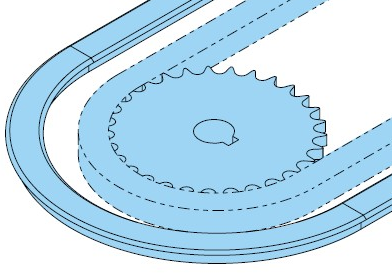

三:链轮
安装固定在链轮支持轴上:
四:链条
链条套在链轮上,链条上带凸出的销子,销子卡在滑座侧面连接件的凹槽里;链轮转动,链条带动滑座做精确的同步运动;同时链条的自重比较大,可安装塑料导向条支持链条:
伺服电机选型,说明如下:
一:确认需要的最大扭矩
加速时,需要的力最大,根据加速度和总质量,可算出加速力;再加上需要克服的滑座和导轨间的摩擦力,就可得出需要的最大驱动力;这个力,乘于链轮的半径,就是需要的最大力矩。再把安全系数考虑进去。
二:确认需要的最高转速
根据需要的最高线速度,换算出电机需要的最高转速。
链条张紧:
长时间使用之后,链条会稍微伸长;为了方便重新张紧,链轮支撑轴需要设计成能够来回移动的;相关机构设计,请参考说明文章:DTS环行线-同步带张紧机构,把带轮换成链轮,原理是一样的。
链条的选择:
如何选择耐用的精密链条以保证长时间的精确运行,相关技术细节,请联系我们。
