一、适用范围

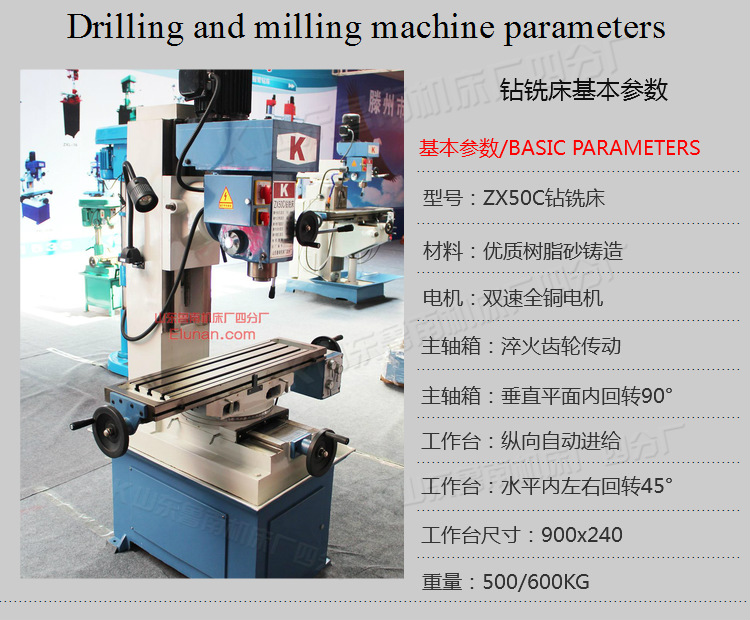

ZX50C/ZX50CM多功能钻铣床综合铣床、钻床主要特点设计，具有铣、钻、镗、磨、攻丝等多种切削功能，主轴箱为齿轮传动，齿轮采用磨齿经高频淬火处理，噪音低，经久耐用。可垂直平面内左右回转90°，工作台面积可在水平面内垂直纵横移动，又可左右回转45°，工作台配有机械进给器，可实现工作台纵向自动进给，提高加工精度和表面光洁度。主轴配有微动进给机构，可进行平面、凹槽、螺旋面、斜面、花键、齿轮等的加工，结构简单，操作灵活，广泛用于单件或是成批的机械制造。
二、功能特点
※ 设备整体采用优质树脂砂铸造.
※主轴微进给采用双轴承式结构,稳定性好.
※主轴箱可垂直平面内左右回转,铣削范围广.
※ 导轨采用精磨导轨面,配合人工研磨，提高机床精度和使用寿命.
※ 工作台纵向可选配走刀器,配置光栅尺，提高效率和加工精度.
三、主要参数
|
主要技术参数 |
ZX50C（标配） |
ZX50CM（加大型） |
|
钻孔最大直径（mm） |
50 |
50 |
|
端铣最大宽度（mm） |
100 |
100 |
|
立铣最大直径（mm） |
25 |
25 |
|
镗孔最大直径（mm） |
120 |
120 |
|
最大攻丝直径（mm） |
M16 |
M16 |
|
最大平磨砂轮直径（mm） |
|
|
|
主轴端面至工作台距离（mm） |
50-520 |
60-690 |
|
主轴转速范围（r.p.m） |
115-1760 |
115-1760 |
|
主轴行程（mm） |
120 |
120 |
|
工作台尺寸（mm） |
900X240 |
1000X260 |
|
工作台行程（mm） |
430×180 |
520X350 |
|
外型尺寸（mm） |
1270×950×1800 |
1300X1100X2000 |
|
电动机功率（kw） |
1.5/2.2 |
1.5/2.2 |
|
机床重量（kg） |
530/580 |
600/650 |

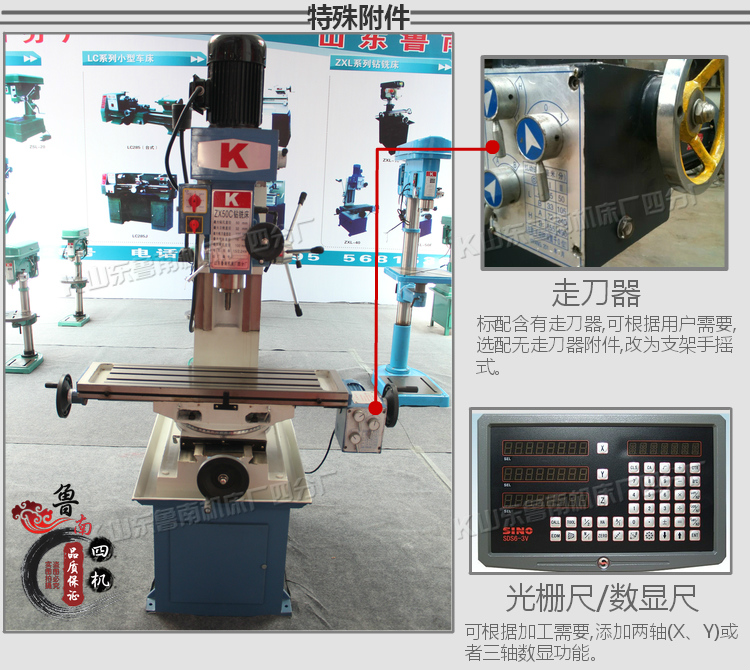

※ 出厂ZX50C标配双速电机工作台X向自动走刀器；ZX50CM加大型标配工作台X向自动走刀器、水泵和行程限位，可根据用户加工要求选择Y向自动走刀器或者无走刀器型。根据用户需要加装两轴或三轴数显.
※随机附件：钻夹头、铣夹头、平口钳、接杆、拉杆、镗刀杆、楔铁、升降摇把、内六角扳手、呆口扳手.
※用户订购后一般为配货直达，偏远地区默认德邦物流.
