铸铁平板
工作原理：
铸铁平板的用途:铸铁平台可以用于检验机械零件平面度,平行度,直线度等形位公差的测量基准,也可用于精密零件的划线和测量,实验,铆焊,焊接,基础,工作台等.

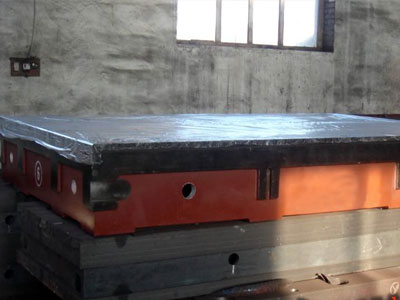

产品细节图
铸铁平板的用途:铸铁平台可以用于检验机械零件平面度,平行度,直线度等形位公差的测量基准,也可用于精密零件的划线和测量,实验,铆焊,焊接,基础,工作台等,工作面采用刮研工艺,工作面可以设计圆孔,长方孔,方孔,T型槽,U型槽,V型槽.
铸铁平板材质:高强度铸铁HT200——300,经过两次人工处理(人工退火600度——700度和自然时效2——3年)使用该产品的精度稳定,耐磨性能好.
铸铁平板的材质:HT200-300
铸铁平板按国家GB7947-1999标准制造.铸铁平板精度等级有0,1,2,3,级及精刨,铸铁平板制成筋板式和箱体式,工作面有长方形,正方形或圆形.工作面采用刮削工艺,工作面上可加工V形,T形,U形槽和圆孔,长孔等.
铸铁平板（铸铁平台)规格:(特殊规格可以按用户要求设计生产)
A:100mm×200mm-------------400mm×400mm(本规格适用于研磨压砂平板)精度为0级,1级,2级.
B:400mm×600mm-------------1500mm×2500mm(本规格适用于人工刮研平板)精度为1级,2级,3级.
C:1500mm×3000mm----------2000mm×3000mm(本规格适用于人工刮研平板)精度为2级,3级,精刨.
D:2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨.
| 规格（长×宽）mm | 平板、平台精度等级 | ||
| 1级 | 2级 | 3级 | |
| 平面度公差（um） | |||
| 200×200 | 10 | 20 | 50 |
| 300×200 | 12 | 24 | 60 |
| 300×300 | 12 | 24 | 60 |
| 300×400 | 12 | 24 | 60 |
| 400×400 | 12 | 24 | 60 |
| 400×600 | 14 | 28 | 70 |
| 500×500 | 14 | 28 | 70 |
| 500×600 | 14 | 28 | 70 |
| 500×800 | 16 | 32 | 80 |
| 600×800 | 16 | 32 | 80 |
| 600×900 | 16 | 32 | 80 |
| 1000×750 | 18 | 36 | 90 |
| 1000×1000 | 20 | 39 | 96 |
| 1000×1200 | 20 | 40 | 100 |
| 1000×1500 | 24 | 48 | 120 |
| 1000×2000 | 26 | 52 | 130 |
| 1500×2000 | 28 | 56 | 140 |
| 1500×2500 | 32 | 64 | 152 |
| 1500×3000 | 70 | 174 | |
| 2000×3000 | 74 | 184 | |
| 2000×4000 | 219 | ||
| 2500×3000 | 186 | ||
| 2000×4500 | 237 | ||
| 2000×5000 | 255 | ||
| 2000×6000 | 292 | ||
| 3000×6000 | 308 | ||
