cnc加工中心是指主轴轴线与工作台垂直设置的cnc加工中心,是带有刀库,具有自动换刀功能的一种高度自动化的多功能数控机床。cnc加工中心是高度机电一体化的产品,工件装夹后,数控系统能控制机床按不同工序自动选择、更换刀具,自动对刀、自动改变主轴转速、进给量等,可连续完成钻、镗、铣、铰、攻丝等多种工序。因而大大减少了工件装夹时间,测量和机床调整等辅助工序时间,对加工形状比较复杂,精度要求较高,品种更换频繁的零件具有良好的经济效果。主要适用于加工板类、盘类、模具及小型壳体类复杂零件。
能完成铣、镗削、钻削、攻螺纹和用切削螺纹等工序,所以最少需实现三轴二联动,一般可实现三轴三联动,有的可进行五轴、六轴控制。
但是cnc加工中心立柱高度有限,箱体类工件加工范围偏小,导致其动态特性直接影响机床加工性能。启航数控利用西门子的数控系统和驱动器,利用自动伺服优化解决了工件加工范围小的问题,其“精优曲面”功能还能使数控系统能够维持高速度和高精度的加工状态,提高加工效率。

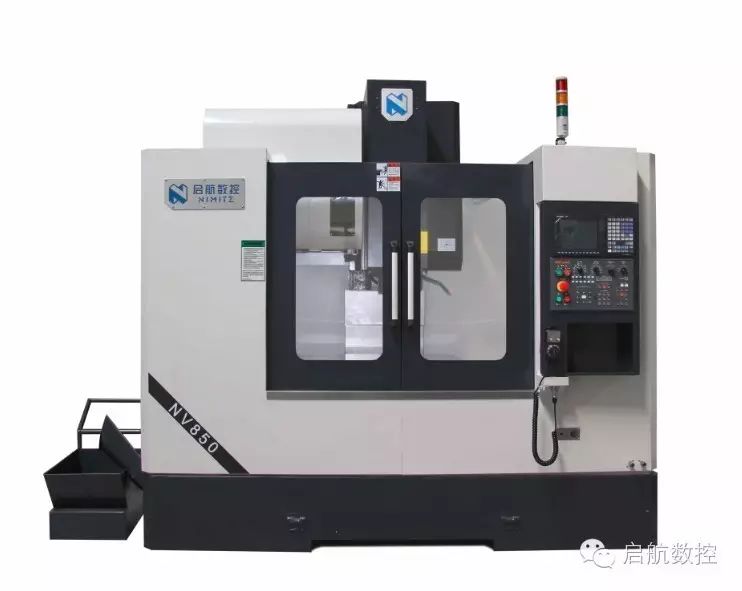

产品名称:高速零件加工中心
产品型号:NV850S 机床主要特点:
1,主结构铸件采用高品质的米汉纳铸铁,组织稳定,永久确保品质。
2,三轴采用线轨支持,可支撑重负荷,快速移动,确保定位精度, 三轴马达与精密高速滚珠导杆直接传动,增强刚性及提高密度。
3,Z轴采用刹车马达系统,在快速位移时亦可保持高平衡及灵敏性确保加工精度。
4,底座宽实,立柱为箱型结构体,鞍座加宽加长,重荷全支持设计,结构坚实,可确保加工时之。
技术参数
项目 |
UNIT |
NV850S |
X轴行程 |
mm |
850 |
Y轴行程 |
mm |
520 |
Z轴行程 |
mm |
550 |
主轴鼻端至工作台距离 |
mm |
100-650 |
主轴中心至机柱距离 |
mm |
590 |
主轴最高转速 |
rpm |
10000 |
主轴连接方式 |
皮带式 |
|
主轴锥孔 |
BT40 |
|
主轴直径 |
Φ |
150 |
主轴马达 |
Kw |
11 |
X轴马达 |
Kw |
2 |
Y轴马达 |
Kw |
2 |
Z轴马达 |
Kw |
3 |
X轴快速位移 |
m/min |
48 |
Y轴快速位移 |
m/min |
48 |
Z轴快速位移 |
m/min |
48 |
X轴丝杆 |
滚珠式40*16 |
|
Y轴丝杆 |
滚珠式40*16 |
|
Z轴丝杆 |
滚珠式40*16 |
|
X轴线轨(宽度/滑块数量) |
滚柱式35*2 |
|
Y轴线轨(宽度/滑块数量) |
滚柱式35*2 |
|
Z轴线轨(宽度/滑块数量) |
滚柱式35*2 |
|
工作台面积 |
mm |
1000*520 |
工作台最大荷重 |
kg |
700 |
工作台T型槽 |
5*18*80 |
|
刀具数量 |
pcs |
24 |
刀具交换方式 |
圆盘式 |
|
切削进给速度 |
mm/min |
10000 |
控制器 |
三菱M70V |
|
电力需求 |
KVA |
30 |
气压需求 |
kg/cm2 |
6~8 |
设备重量(大约) |
kg |
6300 |
外型尺寸(大约) |
mm |
2800*2400*2650
|
标配附件
刀具冷却系统 彩色液晶显示器
环绕式冲屑系统 水晶按键
自动润滑系统 工作警示灯
LED白光照明 基础垫块及调整螺栓
高压水枪 主轴冷却系统
气枪
选配附件
转速12000rpm直联式主轴
第五轴
立柱加高
转速15000rpm直联式主轴 自动刀长量测系统
主轴中心高压出水(CTS) FANUC控制系统
主轴冷却系统 SIEMENS控制系统
第四轴 链式排屑系统
