今日标准精密机器有限公司生产的TCMD-42 是瑞士型高速精密数控车铣中心,机床的两个主轴可以同时对不同的零件进行车铣复合加工,双刀架具有四轴联动加工能力,可以完成车削、铣削、钻削甚至磨削复合加工。适合完成精度较高、形状复杂的零件的车铣复合加工任务,例如多头蜗杆的车、铣、钻等工序的一次性复合加工。
TCMD-42[双主轴双刀架]TCMD-42是瑞士型高速精密数控车铣中心。机床具有相对排列的两个主轴以及具备Y轴控制的2套刀架。因此可同时对2个不同零件(或相同零件)进行车铣复合加工。机床特有双通道控制系统可实现双主轴、双刀架四轴联动加工,能够完成对一些形状复杂的精密零件的车削,钻削,铣削甚至磨削复合加工,同时两套主轴及刀架可以独立控制或者联动控制. 机床整体采用”对列双主轴”的布局形式,主轴具有分度插补的C轴控制功能,并且左右主轴具有回转同步(转速同步)功能,可以实现不停机情况下零件左右主轴对接传递,从而实现了一次装夹全方位加工的车铣复合加工. 机床独特的T型斜床身结构,方便切屑的排出以及冷却液的回收利用,X,Z轴垂直分开布置,两轴精度互不影响,传统机床由于X,Z轴后叠布置,Z轴背着X轴运动,这样Z轴运动的误差必须传递到X轴上,两种误差的叠加必定会影响到零件外圆尺寸精度,不利用机床精度的提交. 机床刀具排布采用立体排刀结构,相比转塔刀架而言,换刀时间短,故障率极低,并且刀架具有独特,较多的刀具安装位置,可以针对不同的加工零件的需要,安装多个种类的刀夹,可以从多方向,多位置对各种刀具进行装夹,以便更合理的针对零件的特性进行加工. 机床配备的动力刀具可以装夹立铣刀,盘铣刀,钻头等刀具,并且可以水平安装,垂直安装,倾斜安装等多种安装位置,以便于从各种方向完成对零件的复合加工.机床可以配备自动送料器,自动接料器,防护门等多种附加设施并组成柔性加工生产线,以完成零件的自动化加工. 本机床最适合加工用于航空,航天,军工,汽车,摩托车,通讯,制冷,光学,家电,微特电子,电子,钟表等行业的各种高精度,多批量,外形复杂的零件的精密复合加工.
TCMD-42 车铣复合中心参数
机床型号 |
TCMD-42 |
控制系统 |
SIEMENS、SYNTEC |
控制轴数 |
6+4 |
最大车削直径(短) |
180mm |
最大车削直径(长) |
42mm |
最大车削长度(一次加工) |
100mm |
主轴通孔直径 |
57 |
主轴转速范围 |
60-6000rpm |
主轴电功率 |
7.5KW |
最大装刀数量 |
16 |
电机功率 |
0.75KW |
Z、Z1轴行程 |
280mm |
Z、Z1轴快移速度 |
24 |
X、X1轴行程 |
155mm |
X、X1轴快移速度 |
24 |
Y、Y1轴行程 |
240mm |
Y、Y1轴快移速度 |
24m/min |
电容量 |
30KVA |
机床尺寸 |
3800*1800*1850mm |
机床净重 |
5650KG |

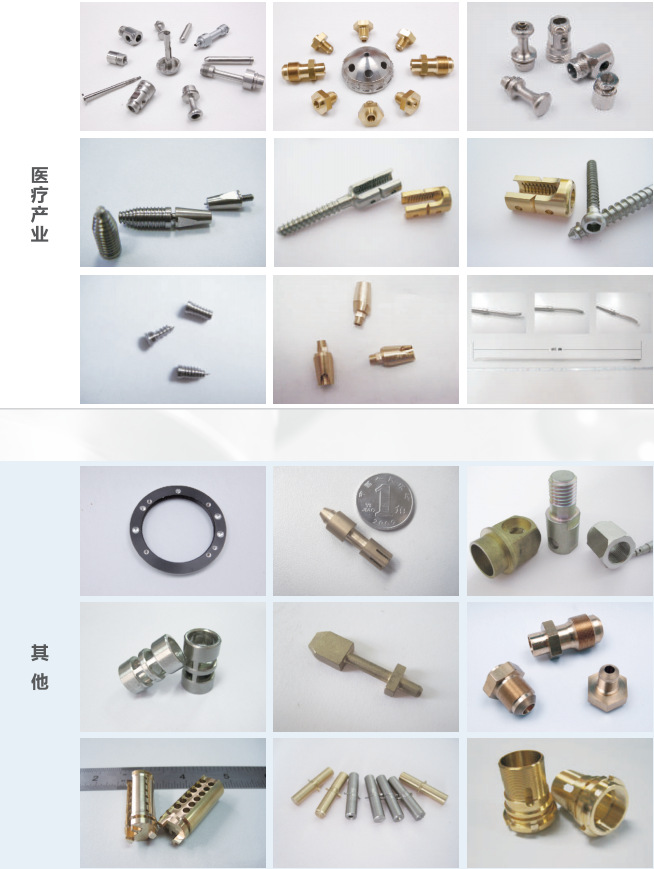

零件展示
