HSD180防水防油精密旋转气动分度盘 高精度分割器 自动分
  • 产品价格:¥ 4000 元/台
  • 供 货 量:100台
  • 所 在 地:中国 广东 深圳
  • 联 系 人:黄海 先生   添加为商业伙伴
  • 有 效 期:2019年08月19日-2019年09月18日
详细信息

1、深圳惠士顿机械设备生产的分度盘共有三种动力装置:电动分度盘、气动分度盘、液压分度盘;其中精密气动分度盘系列型号有:140DT型、180DT型、250DT型、320DT型四种型号,安装控制简单,利用空压作动力,配合电磁阀、单片机、PLC控制回路。

2、分度盘运动状态时,分度盘面依照工艺要求作分割等份旋转,盘面运转平稳无升降起伏变化,等分精度+/-0.02

3、反应速度快,可与攻牙机,螺丝拧紧机,钻床,铆钉机,超声波,烫金,丝印、移印,CNC数控加工或其它工作机配合,完成自动生产,加工,组装的功能。

4、其工作位调整简单,标准等份有3-4、5-8、9-16、16-20等数种,分度盘旋转盘面可根据工艺需要在360°范围内,顺时针或反时针方向转动。

5、负荷承载后惯性大时,冲击力加重亦无移位现象。

功能介绍:

1:回拉速度:是指在气缸在松开分度盘时回拉的一个动作,这个需要一个定时器,或者别的感应原件,最少需要时长可设置的时间原件

2:旋转速度:这个是指分度盘调整快慢,但跟据盘的大小来调整速度,盘大速度一定要慢,否则会出现扭矩过大损伤产品或者定位不准之现象,切勿把旋转速度调的过快过大。

3按装孔:采用了孔对孔的方式在产品固定时不会出现移位现象。

4微调平衡孔:因底板大小有相同的误差时可微调平稳来达到精度

5感应开关:感应开关的作用是指在操作时感应开关是指接到下一个信号点,(电工会懂接的)

6中心定位柱:是在加工过程中旋转台要找到一个机准安装位置

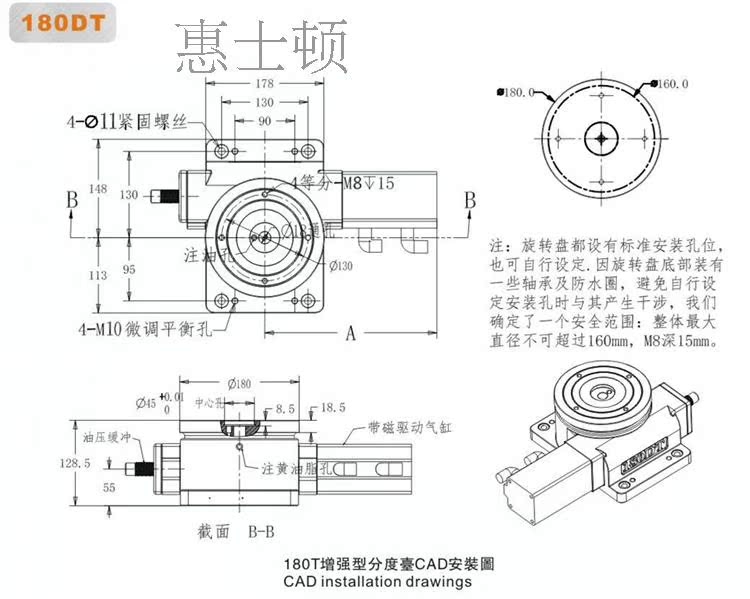

7中心定位孔:出厂时标配,详细请阅查按装图纸

8缓冲:旋转盘在转动过程中如出现旋转盘在旋转中如出现不停现象这时你要调整速度,以免撞击防置原件损伤,如不明白一定在最短时间内至致电生产厂家

可应用领域:



多工位丝印机,钻孔攻牙机,多工位焊接机,全自动超声波熔接机,多工位超声熔接机,多工位攻牙机,多工位激光机等自动化机器非标定做!

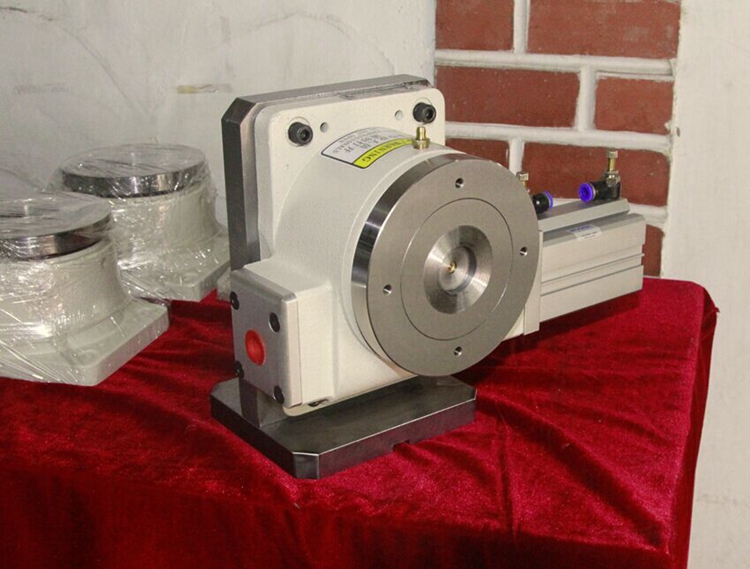

产品图片

旋转气动分度台特性



1. 机械式传动结构



2. 调整调试易操作



3. 顺畅运动顺序平稳台面无起浮



4. 控制运动运行顺时针,逆时针(选项)



5. 集成功能三点式过载保护,无冲过现象,气压缓冲调节



6. 精度保证,整机采用表面高精度高压推力轴承



7. 等份:3,4,6,8,10,12,16,24等特殊等份另定



缓冲调节



旋转分度台配有液压缓冲器。通过挡块可以调节缓冲特性。可以在前侧进行调节。



保养



 1、分度盘加油周期为25个工作日需往分度盘注油孔注油一次,切勿过长时间注油,以免出现分度盘转盘不稳定之现象,弹黄和驱动气缸的密封件至少每年检查,以保证和功能正常,当这些零件失效时,请使用原厂指定规范更换



 2、请勿在未得到厂家正确指导下私自拆散其中部件



 3、润滑油选配:需要半流体润滑油无需加干黄油



 4、分度盘表面要定期做防锈处理以防生锈(每隔一个星期左右在盘面喷防锈油)

包装清单

1、使用说明书1份

2、 感应线2条

3、机器及木箱



售后服务



1. 我们的产品实行国家三包



2. 如果收到产品后,7天以内 质量问题,可以换货。



3.  保修一年,终身维护
