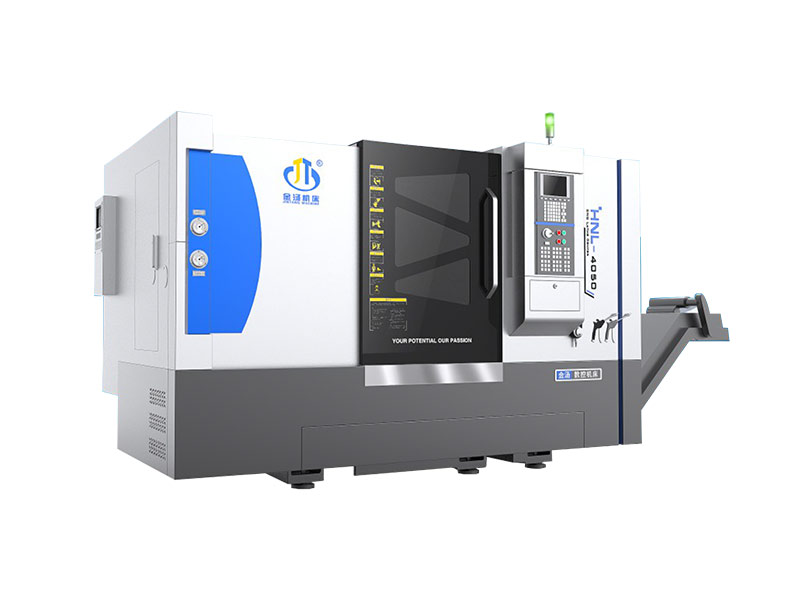

高刚性: 45°斜床身布局结构,注重整体刚性设计
1.
主要技术参数
项目
单位
规格
备注
床身上回转直径
mm
500
切削长度
mm
500
切削直径
mm
400
卧式8工位刀架
标准切削直径
mm
280
滑板上回转直径
mm
320
主轴端部型式及代号
A2-6
整体主轴单元
主轴孔直径
mm
65
主轴箱
主轴转速范围
r/min
50～4500
主轴输出扭矩
Nm
177
GSK988TA
主轴转速级数
变速
主电机输出功率
kW
15（30分钟）/11（额定）
ZJY265A-11AM-B5
卡盘直径/型式
mm
82
X轴快移速度
m/min
30
Z轴快移速度
m/min
30
X轴行程
mm
200
Z轴行程
mm
550
整体尾座行程
mm
350
尾座套筒锥孔锥度
莫氏
5#
标准刀架形式
卧式8工位
刀具尺寸
外圆刀
mm
25×25
镗刀杆直径
mm
Ф40/Ф32/Ф25/Ф20
刀盘可否就近选刀
可
承重
盘类件
kg
200
轴类件
kg
500
机床重量
kg
4050
机床外形尺寸（长×宽×高）
mm
2700×1890×1945
