本机床特别适用于航空航天、工业机器人用减速器、仪器仪表、汽车变速器等行业的高精度齿轮的加工制造。
YK5112 数控插齿机 新机外观
I.主要的结构特点是：
1.机床采用著名数控系统，可实现四轴三联动；
2.刀具主轴采用变频主轴电机，恒功率调速范围宽，可实现无级变速；
3.机床径向进给采用高精度的滚珠丝杠、高刚性的直线导轨，可实现
定位精度和重复定位的高精度和可靠性；
4.机床工作台内部采用高精度的径向轴承和高精度的变齿厚蜗轮副，
底座采用球墨铸铁，保证了回转的高精度和稳定性，利于切齿精度；
5.床身采用大斜坡设计，利于铁屑及时流走，保证了热稳定性，并利
于功能扩展。
6.刀架采用热平衡设计，特殊材料的滑块、固块、提高了插齿精度，
实现了高冲程次数；
7.驱动结构加强了刚性、强度设计，保证了足够的切削力量；
8.机床的双滚子凸轮结构可实现高速冲程下的稳定、可靠、准确的让刀；
9.机床的液压站提供刀架的强力润滑和让刀、驱动的普通润滑，以及
工作台回转油缸的加紧、放松。其回油及时，不产生混油现象。整
体置于后部，读数、调整方便；
10.机床电器柜配置于机床左侧，整体协调，方便操作；
11.机床配有单独的冷却油箱，大流量的冷却，及时带走切屑热；
12.防护采用全防护，整体外观大气、简洁、实用。
YK5112数控插齿机 新机主轴
YK5112数控插齿机 新机配件
II.主要技术规格：
|
最大加工直径 |
外齿 |
mm |
120 |
|
内齿 |
mm |
100+刀具直径 |
|
|
最大加工模数 |
mm |
3 |
|
|
最大加工齿宽 |
mm |
40 |
|
|
插齿刀最大冲程长度 |
mm |
50 |
|
|
插齿刀每分钟冲程数（无级） |
Str/min |
150～1200 |
|
|
插齿刀圆周进给量 |
mm/str |
0～2 |
|
|
插齿刀径向进给量 |
mm/str |
0～0.2 |
|
|
插齿刀安装面到工作台端面距离 |
mm |
160～210 |
|
|
插齿刀轴线到工作台轴线间距离 |
mm |
-50～150 |
|
|
工作台台面直径 |
mm |
265 |
|
|
工作台中心孔径 |
mm |
100 |
|
|
插齿刀轴直径 |
mm |
70 |
|
|
插齿刀安装轴径 |
mm |
31.743 |
|
|
插齿刀让刀量 |
mm |
≥0.5 |
|
|
工作台快速回转速度 |
r/min |
8 |
|
|
径向快速移动速度 |
mm/min |
1500 |
|
|
主电机功率 |
kw |
5.5 |
|
|
机床净重 |
t |
2.9 |
|
|
机床外形尺寸（长×宽×高） |
mm |
1670×1100×1750
|
|

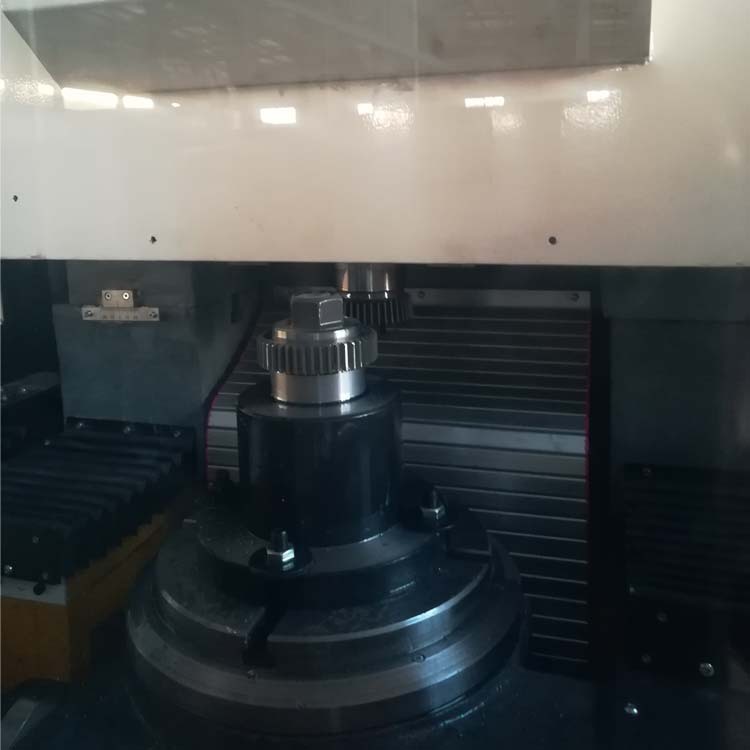

新机试切样品
III.其他可选特殊配置：
1.数控系统可选西门子或其他品牌
2.液压尾座顶尖装置
3.机械传动螺旋导轨副或电子螺旋导轨（最大加工螺旋角±30o）
4.各种规格、形式的接刀套
5.自动上下料装置
6.工件安装夹具
7.齿轮去毛刺机构
8油雾收集装置
9.非圆齿轮加工程序软件
10.直线光栅尺
