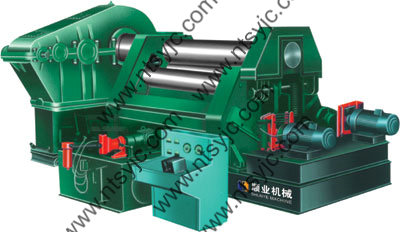

四辊卷板机
四辊卷板机结构型式四辊式，上辊为主传动卷板机，通过减速机的输出齿轮与上辊齿轮啮合，为卷制板材提供扭矩；下辊作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，以便夹紧板材，为液压传动；在下辊的两侧设有侧辊并沿着机架导轨作倾运动，通过丝杆丝母蜗轮蜗杆传动；该机优点是板材端部预弯及卷圆可以在同一台设备上进行。三棍卷板机
规格型号 最大
卷板厚度
(mm)最大
卷板宽度
(mm)板材屈服极限
(MPa)卷板速度
(m/min)满载最小卷板直径
(mm)上辊直径
(mm)下辊直径
(mm)侧辊直径
(mm)侧辊
最大行程
(mm)侧辊
调整速度
(m/min)主电机
功率
(kw)W12-25×2000 25 2000 245 4 800 350 320 280 240 80 22 W12-20×2500 20 2500 245 4 640 350 320 280 240 80 30 W12-30×2000 30 2000 245 4 1000 400 360 300 240 80 37 W12-25×2500 25 2500 245 4 800 400 360 300 240 80 37 W12-35×2000 35 2000 245 4 1200 420 380 330 210 80 37 W12-30×2500 30 2500 245 4 1000 400 360 320 230 80 37 W12-40×2000 40 2000 245 4 1400 480 400 340 420 80 45 W12-45×2000 45 2000 245 4 1600 500 450 400 380 80 45 W12-35×2500 35 2500 245 4 1200 480 400 340 420 80 45 W12-40×2500 40 2500 245 4 1400 500 450 400 380 80 45 W12-45×2500 45 2500 245 4 1600 530 480 420 450 80 63 W12-35×3000 35 3000 245 4 1200 500 450 400 380 80 45 W12-45×3000 45 3000 245 4 1600 560 500 450 450 80 63 W12-55×2500 55 2500 245 4 2000 600 550 480 500 78 75 W12-55×3000 55 3000 245 4 2000 620 560 490 500 78 75 W12-65×3000 65 3000 245 4 2400 670 600 530 550 78 110
四辊卷板机，南通卷板机 www.ntsyjc.com
