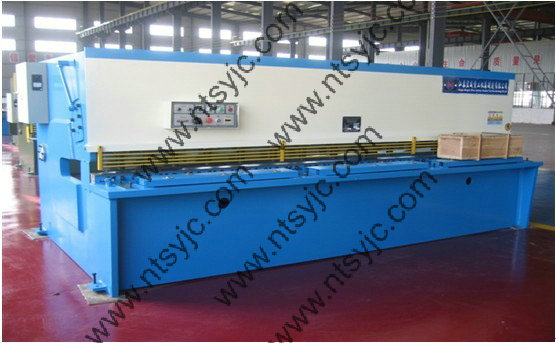

QC12Y系列剪板机


性能与特点：
液压传动、摆式刀架。机架整体焊接坚固耐用，使用氮气缸回程，平稳迅速。

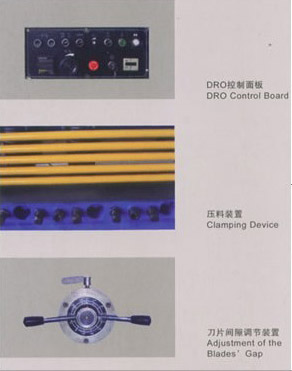

具有无级调节行程的功能，上下刀片刃口间隙量用手柄调节，刀片间隙均匀快速易调。
防护栅与电器连锁确保操作安全
NC数控系统与位置编码器组成闭环控制系统，速度快、精度高、稳定性好，能精确地保证后挡料位移尺寸的精度，同时数控系统具有精度补偿功能及自动检测的多种附加功能。卷板机　三棍卷板机

1.油箱、液压总成

1.Oil tank & Hydraulic conbination
2.灯光对线装置

2.Over-shadow line
3.上刀架

3.Upper beam
4.控制箱

4.Electric control box
5.主油缸

5.Main cylinder
6.氮气缸

6.Nitrogen cylinder(for upper beam returning back)
7.前防护

7.Front guard
8.后挡料电机

8.Motor for backguage
9.喉口

9.Throat
10.后挡料板

10.Backguage stop


型号
Type
剪板尺寸
（厚×宽）（毫米）
Shear Size
(T×W)(mm)
剪切角
Shear Angle
空行程次数
(次/数)
Storkes
(time/min)
后档料架调
节范围
Adjustment
Range Of
Backgauge(mm)
主电机
功率（kw）
Motor Power
净重
（kg）
N.Wt
外形尺寸
（长×宽×高）
（mm）
Dimension(L×W×H)
QC12Y-4×2500
4×2500
1°30
20
20-4500
5.5
3800
3200×1600×1700
QC12Y-4×3200
4×3200
1°30
20
20-4500
5.5
6500
3840×1675×1600
QC12Y-6×2500
6×2500
1°30
20
20-600
7.5
5100
3130×1530×1600
QC12Y-6×3200
6×3200
1°30
18
20-600
7.5
7200
3840×1675×1620
QC12Y-6×4000
6×4000
1°30
15
20-800
7.5
7800
4630×1850×1700
QC12Y-6×5000
6×5000
1°30
10
20-800
9
13000
5660×2050×1950
QC12Y-6×6000
6×6000
1°30
6
20-800
9
17000
6700×2200×1950
QC12Y-8×2500
8×2500
1°30
14
20-800
11
6900
3240×1675×1620
QC12Y-8×3200
8×3200
1°30
10
20-800
11
7600
3910×1675×1620
QC12Y-8×4000
8×4000
1°30
8
20-800
11
9400
4680×1850×1700
QC12Y-8×5000
8×5000
1°30
7
20-1000
11
14500
5700×2050×1950
QC12Y-8×6000
8×6000
1°30
6
20-800
15
22500
6850×2200×2230
QC12Y-10×2500
10×2500
1°30
12
20-800
15
8000
3200×2050×1950
QC12Y-10×3200
10×3200
1°30
10
20-800
15
9400
3950×1850×1950
QC12Y-10×4000
10×4000
1°30
8
20-800
15
11500
4680×2050×2230
QC12Y-10×5000
10×5000
1°30
7
20-1000
18.5
17500
5750×2400×2350
QC12Y-10×6000
10×6000
1°30
6
20-800
18.5
22000
6900×2400×2350
QC12Y-12×2500
12×2500
1°30
12
20-800
18.5
8600
3235×2050×1950
QC12Y-12×3200
12×3200
2°30
10
20-800
18.5
11300
3235×2050×1950
QC12Y-12×4000
12×4000
2°30
8
20-1000
18.5
13500
3950×2200×2230
QC12Y-12×5000
12×5000
2°30
7
20-1000
22
20500
4700×2200×2230
QC12Y-12×6000
12×6000
2°30
6
20-1000
22
27500
5800×2600×2800
QC12Y-12×8000
12×8000
2°30
4
20-800
45
45000
6950×2600×2800
QC12Y-16×2500
16×2500
2°30
8
20-800
18.5
11000
9100×3575×3150
QC12Y-16×3200
16×3200
2°30
7
20-800
22
13000
3410×2300×2230
QC12Y-16×4000
16×4000
2°30
6
20-800
22
18500
4120×2300×2230
QC12Y-20×2500
20×2500
2°30
8
20-800
37
13500
4920×2400×2700
QC12Y-20×3200
20×3200
2°30
7
20-800
37
21500
3420×2400×2700
QC12Y-20×4000
20×4000
2°30
6
20-800
37
23800
3420×2400×2700
QC12Y-25×2500
25×2500
2°30
8
20-800
45
16000
4180×2400×2700
QC12Y-25×3200
25×3200
2°30
7
20-800
45
22000
4980×2400×2700
QC12Y-25×4000
25×4000
2°30
6
20-800
45
27500
3480×2400×2700
QC12Y-32×2500
32×2500
3°
6
20-800
55
33000
4200×2500×2800
QC12Y-32×3200
32×3200
3°
6
20-800
55
35000
3760×3575×3150
QC12Y-40×2500
40×2500
3°
5
20-800
55
33000
5270×3575×3150
QC12Y-40×3200
40×3200
3°
4
20-800
55
45000
5970×3575×3150
