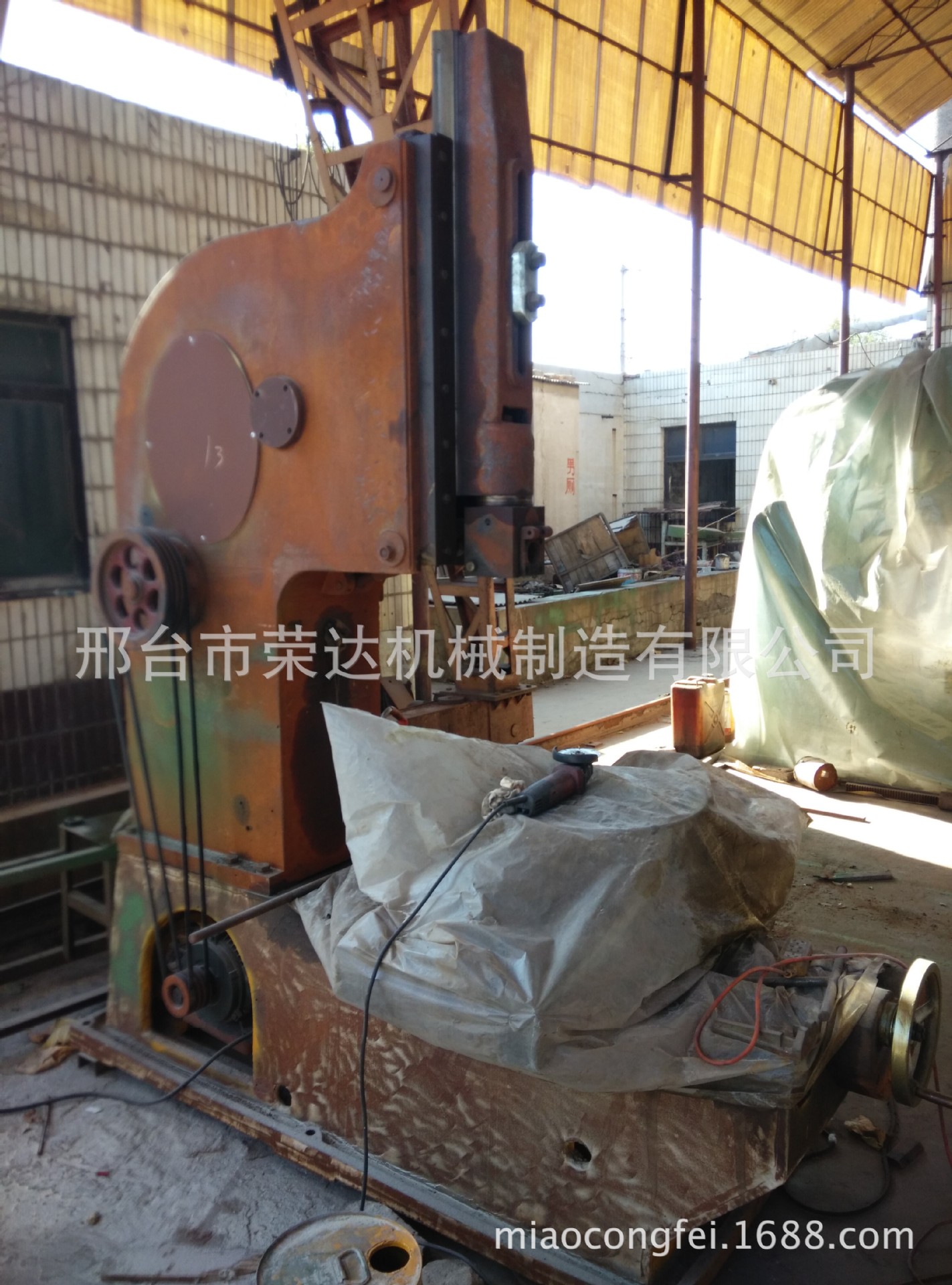

河北荣达机械制造有限公司专业生产各种型号插床
产品特点
1、本机床用于加工各种零件的平面，型面及键槽等，对单件或小批生产车间最为适用。
2、主转动的机构是变腰柄齿轮的回转运动为滑枕的往覆运动、工作台可作纵向、横向和回转，自动与手动进给并可实现快速移动，工作台遇有故障时则自动停止进给和限位保险。
3、本机床起动、供工作台回转分度用，按所需分度加工零件。
4、本机床经精心设计、标准化、通用化、系列化、自动化程度较高、布局合理、结构紧凑协调匀称。外形美观，维修方便。
5、机床润滑由油泵供油。经输油管至各润滑点，调整方便。
6、机床电气设备安装在下床身后部床内，在上床身有集中按钮站，安全可靠。
7、对用户提出的其它电源条件，经过协商，可按特殊定货供应。
B5032---5020插床技术参数：
|
|
规格名称 |
单位 |
B5032 |
B5020 |
|
1 |
滑枕最大行程 |
毫米 |
340 |
220 |
|
2 |
滑枕最大插削长度 |
毫米 |
320 |
200 |
|
3 |
滑枕运动次数 |
往复次数/分 |
32 50 80 125 |
32 50 80 125 |
|
4 |
滑枕倾斜角度 |
度 |
0~8° |
0~8° |
|
5 |
工作台直径 |
毫米 |
500 |
500 |
|
6 |
滑枕垂直调整距离 |
毫米 |
315 |
230 |
|
7 |
刀头支承面至床身前壁间距离 |
毫米 |
600 |
485 |
|
8 |
工作台面至滑架下端间距离 |
毫米 |
490 |
320 |
|
9 |
工作台最大纵向移动距离 |
毫米 |
630 |
500 |
|
10 |
工作台最大横向移动距离 |
毫米 |
500 |
500 |
|
11 |
工作台最大回转角度 |
度 |
360 |
360° |
|
12 |
工作台纵横机动进给范围 |
毫米/滑枕每往复一次 |
0.08~1.21 |
0.08~1.21 |
|
13 |
工作台回转进给量范围 |
度/滑枕每往复一次 |
0.052~0.783 |
0.052~0.783 |
|
14 |
电动机功率 |
千瓦 |
3 |
3 |
|
15 |
电动机转数(计算值) |
转/分 |
1430 |
1430 |
|
16 |
机床净重(约) |
公斤 |
3000 |
2400 |
|
17 |
机床轮廓尺寸(长×宽×高) |
毫米 |
2261X1305X2245 |
1916X1305X1995 |
