荣达B5050A插床

产品特点

1、本机床用于加工各种零件的平面,型面及键槽等,对单件或小批生产车间最为适用。
2、主转动的机构是变腰柄齿轮的回转运动为滑枕的往覆运动、工作台可作纵向、横向和回转,自动与手动进给并可实现快速移动,工作台遇有故障时则自动停止进给和限位保险。
3、本机床起动、供工作台回转分度用,按所需分度加工零件。
4、本机床经精心设计、标准化、通用化、系列化、自动化程度较高、布局合理、结构紧凑协调匀称。外形美观,维修方便。
5、机床润滑由油泵供油。经输油管至各润滑点,调整方便。
6、机床电气设备安装在下床身后部床内,在上床身有集中按钮站,安全可靠。
7、对用户提出的其它电源条件,经过协商,可按特殊定货供应。

技术参数:

最大插削长度 毫米 500
工作台直径 毫米 1000
工作台横向行程 毫米 660
工作台纵向行程 毫米 1000
工作最大重量 公斤 2000
刀具支承面到床身前壁距离 毫米 990
滑枕调整距离 毫米 430
工作台面至滑架下端间距离 毫米 740
滑枕倾斜角度(左右方向) °deg ±10
滑枕往复次数 次数/分钟 9,12.5,18,25,36,50
工作台纵横机动进给量范围 毫米/滑枕往复一次 mm 0.1,0.2,0.3,0.4,0.6,1.2
工作台回转机动进给量范围 分/滑枕往复一次 dr/per 3´,6´,9´,12´18´,36´
最大切削力 N 16000
快移电动机 r.p.m 1.5kw 1440r.p.m
主传动电动机 r.p.m 7.5kw 1400r.p.m
冷却泵电动机 r.p.m 0.125kw2800r.p.m
机床净重 t 10.3t
机床轮廓(长×宽×高)

毫米 3480×2085×3307

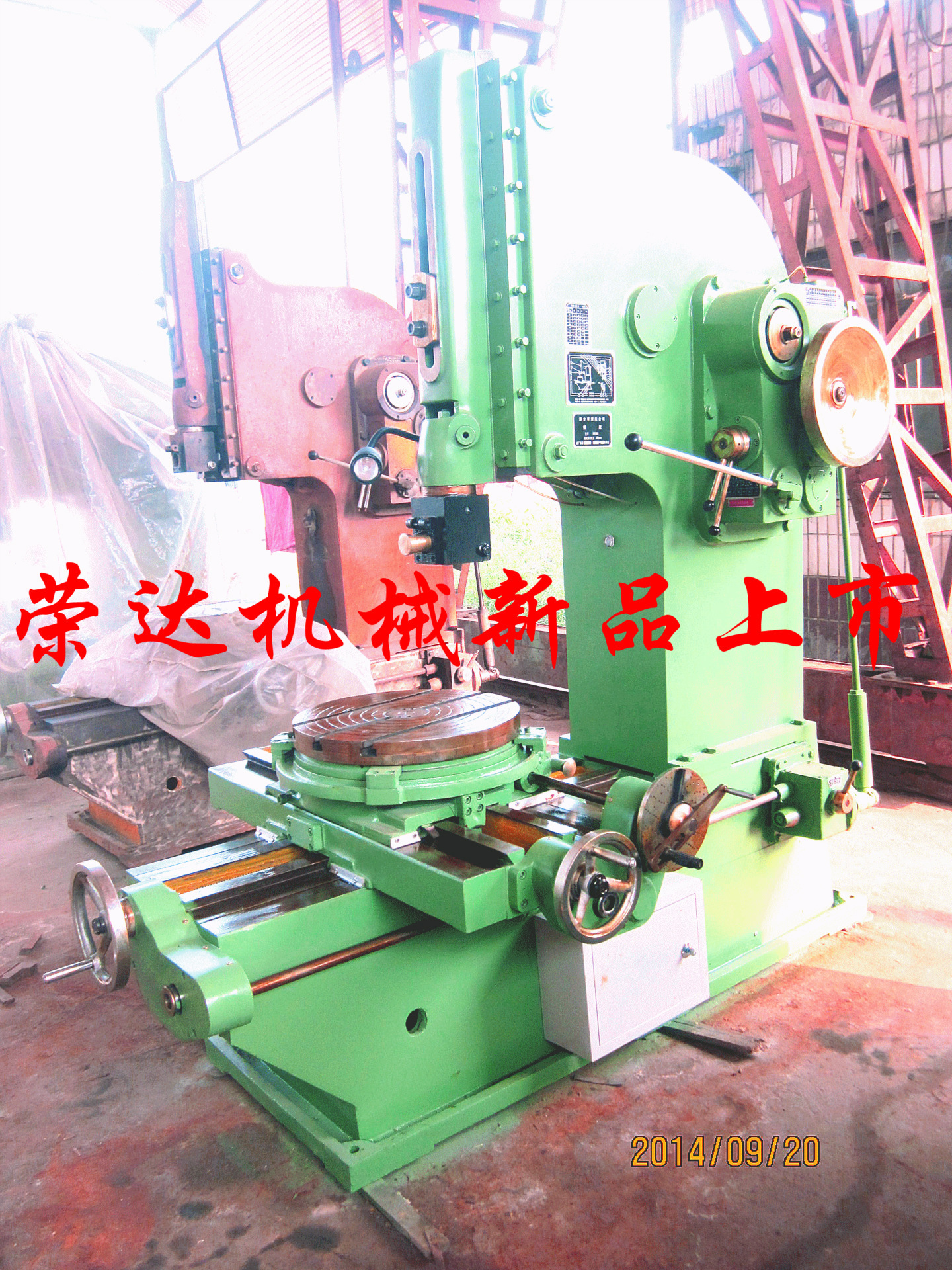

undefined

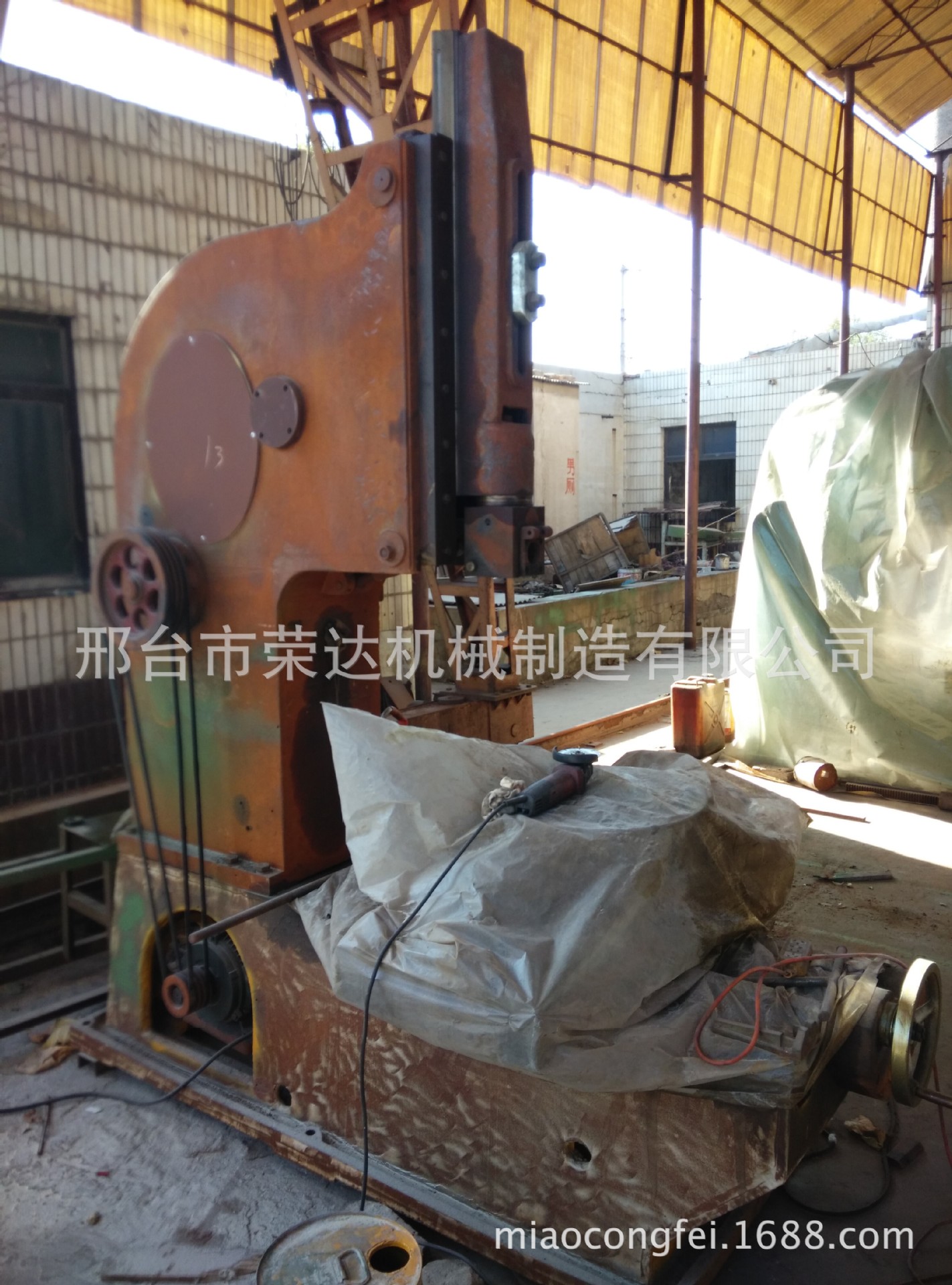

QQ图片20141128212934
