供应650加工中心 V6立式加工中心机床 机加工设备厂家直
  • 产品价格:¥ 146000 元/台
  • 供 货 量:100台
  • 所 在 地:中国 山东 枣庄
  • 联 系 人:韩连舜 先生   添加为商业伙伴
  • 有 效 期:2018年08月12日-2019年02月08日
详细信息

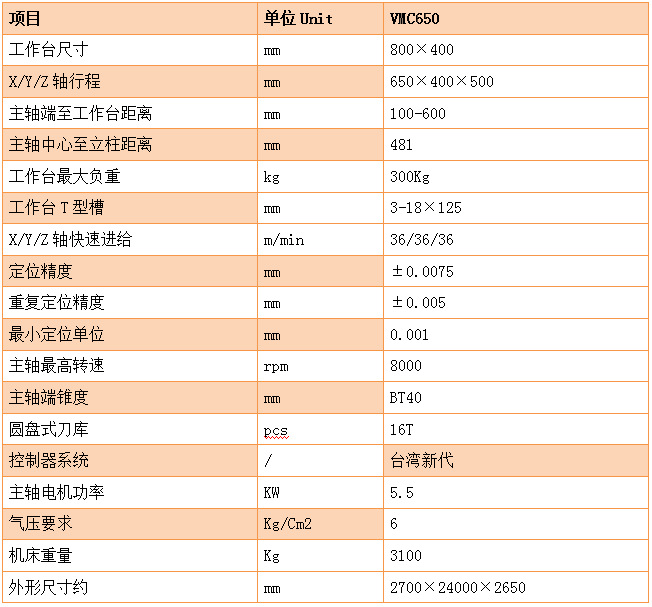

    台数智能装备有限公司机床参数
1490074942(1)
台数智能装备有限公司机床配置



1.机床总体布局VMC650 立式加工中心采用立式框架结构,立柱固定在床身上,主轴箱沿立柱上下移动(Z 向)、滑座沿床身纵向移动(Y 向)、工作台沿滑座横向移动(X 向)。

床身、工作台、滑座、立柱、主轴箱等结构件均采用高强铸铁材料,树脂砂造型工艺,两次时效处理消除应力。整机结构采用计算机优化设计,大大提高了整机的刚性和稳定性,能够有效抑制切削力引起的机床变形和振动。



2.拖动系统

三轴直线导轨,运行阻力小,定位准确,适宜高速运动。Z 轴亦可采用贴塑-淬火导轨副,能够承受大进给,大切削力。三轴伺服电机经弹性联轴节与高精度滚珠丝杠直联,减少中间环节,实现无间隙传动,进给灵活、定位准确,传动精度高。Z 轴伺服电机带有断电抱闸功能,在断电的情况下,能够自动制动将电机轴抱紧,使之不能转动,起到安全保护的作用undefinedundefinedundefined
undefined
undefined
undefinedundefined
undefined
undefined







3.主轴组

主轴组采用台湾专业厂家生产,具有高精度,高刚性。轴承采用P4级主轴专用轴承,整套主轴在恒温条件下组装完成后,均通过动平衡校正及跑合测试,提高了整套主轴的使用寿命及可靠性。主轴伺服电机在其转速范围内可实现无级调速,主轴电机采用内置编码器控制,可实现主轴定向和刚性攻丝功能。

 undefined
undefinedundefined





4.刀库

采用圆盘式刀库,台湾专业厂家生产,安装在立柱侧面,刀库采滚柱凸轮机构,顺畅稳定,换刀速度快,可就近选刀

undefinedundefinedundefined





5.切削冷却系统

配备大流量高压冷却泵及大容量水箱,充分保证循环冷却。主轴箱端面配有冷却喷嘴,冷却过程可以通过M 代码或控制面板进行控制。undefinedundefined







6.气动系统

气动二联件能够过滤气源中的杂质和水分,防止不纯净的气体对机床部件损伤和腐蚀。电磁阀组通过 PLC 程序控制,保证主轴松刀、主轴中心吹气、主轴夹刀、自动换刀等动作能够快速准确完成。

undefinedundefined







7.机床防护

机床采用符合安全标准的防护间,既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩,防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受损伤和腐蚀。



8.润滑系统.

导轨、滚珠丝杠副均采用中央集中自动稀油润滑,各个节点配有定量式分油器,定时定量向各润滑部位注油,保证各滑动面均匀润滑,有效的减少了摩擦阻力,提高了运动精度,保证了滚珠丝杠副和导轨的使用寿命。

 undefined





9.主体结构

◆铸件采用高强度铸铁,组织稳定,确保质量,同时加入了镍、铜、铬等元素,增强了机床的耐磨性及抗疲劳性,与同类产品相比寿命大大延长,

◆振动时效与自然时效相结合,消除铸件内应力,减少变形,

◆经由有限元分析法计算机计算分析,合理的结构强度及加强筋的搭配,提供高刚性;

◆超宽底座及立柱均为箱型结构体,鞍座加宽加长,重荷全支撑设计,结构坚实,可确保加工时之重负荷能力;undefined



10选择配置undefinedA23

  台 数 智 能 装 备 有 限 公 司

NO.

品名

产地

制造商

1

主结构铸铁(床身)

国产

采用高强度铸铁

2

CNC控制器

台湾

新代

3

主轴驱动电机

台湾

新代

4

三轴驱动电机

台湾

新代

5

整体式主轴

台湾

丹铨

6

刀库

台湾

冈田

7

增压缸

台湾

亚德客

8

X,Y,Z,轴承

日本

NSK

9

X,Y,Z滚珠螺杆

台湾

上银/银泰

10

X,Y,Z轴线轨

台湾/德国(选配)

上银/银泰/力士乐

11

三轴螺杆预拉螺母

台湾

盈锡

12

三轴联轴器

日本

三木

13

集中式自动润滑系统

中外合资

河谷

14

气源过滤净化装置

台湾

AirTAC

15

冷却装置

中国

洛凯/简阳

16

操作面板

中国

国产

17

电子手轮

中国

国产

18

外型板金

中国

国产

19

电器,过载保护器

法国

施耐德

20

热交换器

中国

富瑞泽


注:联系我时,请说是在“傲立机床网”上看到的,谢谢!
