供应多触头造型机,井盖造型机
  • 参考价格:¥ 124010 元/台
  • 供 货 量:2台
  • 所 在 地:中国 山东 青岛
  • 联 系 人:刘小姐 女士   添加为商业伙伴
  • 有 效 期:2023年07月08日-2024年01月04日
详细信息

一、  造型机用途、特点

多触头造型机,井盖造型机,造型机可用于各种铸造车间粘土砂上下箱造型,可以单机使用或组成机械化流水线使用,亦可组成半自动线使用。

多触头造型机最大的特点有三:

1、采用气动多触头压实,没有漏油的困扰;比压适中,对型砂无特殊要求,触头数量多(48个),适合于复杂模型造型。

2、本机在压实时,机架不受力,而是由多触头体侧面下垂四根拉杆钩住工作台,随着多触头的向下伸出,进行压实,如果把触头、钩子、砂箱、型板、工作台看成一个系统的话,这种压实力是内力或称内力压实。

3、压震实,触头一方面压实砂型,同时随工作台一起震击(与机架脱离,机架不受震动)。故震击压实效果好,砂型硬度高而均匀(平均硬度达85~90,B型硬度计值),吃砂量可小至20~30毫米,吃砂比达H:B=2~3,且其型腔垂直面的硬度仍可达到80以上。

本机采用弹簧全缓冲气动微震机构,故对地基无特殊要求,起模采用连杆

同步轴结构,气压油调速,起模同步性好,速度控制自如,压实触头是单个独立的气缸,可随砂箱调整工作触头数量。

Multiple-head molding machine

二、  造型机规格

1、           砂箱内尺寸                 2010×720×350mm

2、           工作台面尺寸                   2250×1080mm

3、           正常工作气压                   ≥0.55MPa

4、           多触头数量                           48个

5、           多触头压实行程                      200mm

6、           多触头压实比压(0.55MPa时)       3.8Kgf/cm2

7、           震击负荷(0.55MPa时)                750Kg

8、           起模缸行程                          350mm

9、           工作台至触头下平面的距离            535mm

10、       砂箱、型板总高度                    350mm

或型砂框至触头下面的距离              ~20mm

11、       生产率                        35~40半箱/H

12、       总进气管(二处)                11/2〞、1〞

13、       自由空气消耗量                  2.5m3/半型

三:多触头造型机生产部件详细图

undefined

造型机触头部分(主要的部件,可以根据用户的砂箱大小定制尺寸)

undefined

(造型机工作台部分)

undefined
造型机主机侧视图

四:厂家介绍

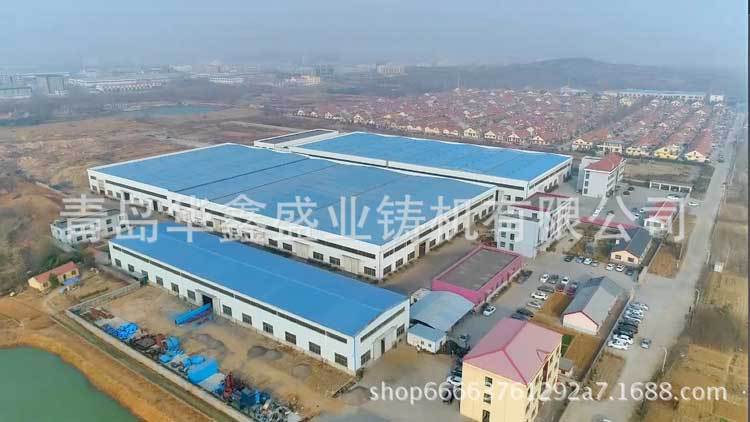

青岛华鑫盛业铸机有限公司始建于1998年,是一个集科研、开发、生产、安装、调试服务与销售为一体的紧密型企业。已经形成国内铸造机械成套装备生产基地。
我们具有雄厚的技术实力,先进的生产工艺,完善的检测手段,科学的管理体系,逐步扩大规模,占地面积100亩,拥有一批在我国铸机行业技术过硬,具有丰富经验的高级工程师,公司多年培养了一大批有丰富实践经验的技术工人队伍和安装、售后服务队伍,勇于站在我国铸造设备开发的高端领域,不断创新,研究开发,为我国造船、汽车、军工、机车、机床等多个行业提供优良的配套设备和服务,可根据用户需要设计制造各种非标专用铸造机械。

undefined
undefined

undefined

五:公司荣誉及证书(公司自主研发的全自动静造型线弥补了目前国内水平有箱自动造型的空白,申请多项专利知识产品)

certifiaction

六:展会客户及国外客户来访

customer

七:公司主要产品分类

1. 全自动静压造型线,国内真是的生产厂家,引进国外先进的技术,国内科研人员的努力,真正做到静压造型的全线自动化。

2. 砂处理设备,年产3000吨至10000吨的系列树脂砂、粘土砂再生设备生产线;

3. 各类抛丸清理机,其中双抛头的履带式抛丸机和摆床式抛丸机为我司独立自主研发的产品,QXY系列钢板预处理线,Q32系列履带式清理机,Q37

列吊钩式清理机,Q38、Q48系列吊链抛丸清理机,Q69系列轨道式钢板、型钢清理机,Q25喷丸式、Q35转台式,Q76喷丸式犀利清理机,QGW系列钢管清理机,Q31系列滚筒式清理机,S11系列混砂机。

4. 各种铸造单机如微震压实式造型机,多触头造型机,热芯盒射芯机,冷芯盒设备,壳芯机

5. 承接各种用户特殊需求的清理机械及各类砂处理机械的设计、制作。
