cnc加工中心坐标系统包括机床坐标系和工件坐标系,不同的cnc加工中心其坐标系统略有不同。如前所述,机床坐标系各坐标轴的关系符合右手笛卡儿坐标系准则。
机床坐标系原点也称机械原点、参考点或零点。通常所说的回零、回参考点,就是直线坐标或旋转坐标回到机床坐标系原点。那么数控机床坐标系原点究竟在什么位置呢?机床坐标系原点是三维面的交点。不像各坐标系回零一样可以直接感觉和测量,只有通过坐标轴的零点作相应的切面,这些切面的交点即为机床坐标系的原点。

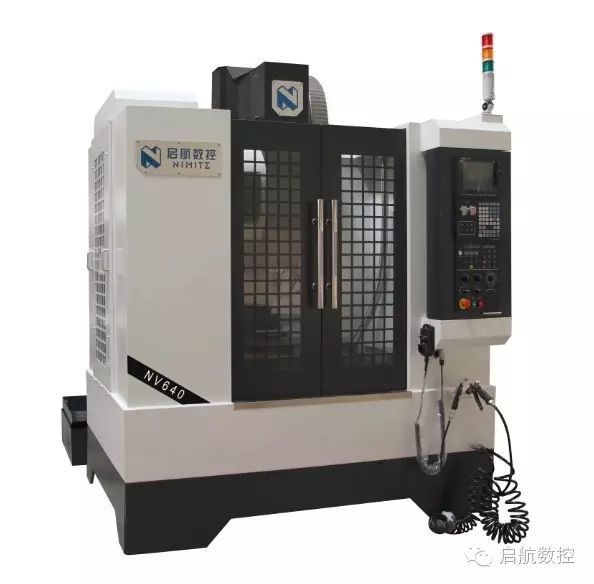

产品名称:高速零件加工中心
产品型号:NV640G
机床主要特点:
1、高速零件加工中心主结构铸件采用高品质的米汉纳铸铁,组织稳定,永久确保品质。
2、三轴采用线轨支持,可支撑重负荷,快速移动,确保定位精度, 三轴马达与精密高速滚珠导杆直接传动,增强刚性及提高密度。
3、Z轴采用刹车马达系统,在快速位移时亦可保持高平衡及灵敏性确保加工精度。
4、底座宽实,立柱为箱型结构体,鞍座加宽加长,重荷全支持设计,结构坚实,可确保加工时之。
技术参数
项目 |
UNIT |
NV640G |
X轴行程 |
mm |
600 |
Y轴行程 |
mm |
400 |
Z轴行程 |
mm |
450 |
主轴鼻端至工作台距离 |
mm |
120-570 |
主轴中心至机柱距离 |
mm |
505 |
主轴最高转速 |
rpm |
12000 |
主轴连接方式 |
直联式 |
|
主轴锥孔 |
BT40 |
|
主轴直径 |
Φ |
120(短鼻式) |
主轴马达 |
Kw |
5.5or7.5 |
X轴马达 |
Kw |
2.2 |
Y轴马达 |
Kw |
2.2 |
Z轴马达 |
Kw |
3 |
X轴快速位移 |
m/min |
48 |
Y轴快速位移 |
m/min |
48 |
Z轴快速位移 |
m/min |
48 |
X轴丝杆 |
滚珠式32*16 |
|
Y轴丝杆 |
滚珠式32*16 |
|
Z轴丝杆 |
滚珠式32*16 |
|
X轴线轨(宽度/滑块数量) |
滚珠式35*2 |
|
Y轴线轨(宽度/滑块数量) |
滚珠式35*2 |
|
Z轴线轨(宽度/滑块数量) |
滚珠式35*2 |
|
工作台面积 |
mm |
700*420 |
工作台最大荷重 |
kg |
350 |
工作台T型槽 |
3*14*125 |
|
刀具数量 |
pcs |
20 |
刀具交换方式 |
圆盘式 |
|
切削进给速度 |
mm/min |
10000 |
控制器 |
三菱M70V |
|
电力需求 |
KVA |
25 |
气压需求 |
kg/cm2 |
6~8 |
设备重量(大约) |
kg |
4200 |
外型尺寸(大约) |
mm |
1900*2050*2400 |
标配附件
刀具冷却系统 彩色液晶显示器
环绕式冲屑系统 水晶按键
自动润滑系统 工作警示灯
LED白光照明 基础垫块及调整螺栓
高压水枪 主轴冷却系统
气枪
选配附件
转速20000rpm主轴 自动刀长量测系统
主轴中心高压出水(CTS) FANUC控制系统
三轴螺杆中通冷却系统 SIEMENS控制系统
第四轴
第五轴
