一、基本介绍
数控车床自动上下料机械手,又称CNC机械手、自动送料机械手,是指对数控车床的加工件进行自动上下料、自动装夹、自动吹屑、并将完工件自动送回料仓等连续性动作的自动化装备,完全代替了人工操作,最大程度节省人力资源,是“机器换人”的成熟产品。
宝莱精工智能装备长期致力于数控机床自动化机械手的研发、生产及技术服务,用户遍布全国各地,产品以“稳定可靠、高性价比、优质售后服务”等优势而享誉行业标杆。我们已在全国各大中城市建立了区域办事处及售后服务中心,快速响应当地用户需求,提供最及时、全方位的产品及技术支持服务。
二、技术参数
单机机械手型号 |
重型 |
特重型 |
|
BL-100kg |
BL-200kg |
BL- XXX Kg |
|
抓取工件最大重量 |
10.0kg X 2 |
20.0kg X 2 |
>20.0kgX 2 |
重复定位精度 |
±0.05mm |
±0.05mm |
专 业 定 制 |
X轴(横梁)最大移动速度 |
80m/min |
80m/min |
|
Y轴(手臂)最大移动速度 |
80m/min |
80m/min |
|
驱动方式 |
伺服电机 |
伺服电机 |
|
控制方式 |
总线型数控系统(CNC) |
||
传动方式 |
齿轮齿条 |
齿轮齿条 |
|
供料系统 |
点降式料仓、皮带式料仓、振动盘、全自动循环6-16工位旋转料仓、轴类专用料仓 |
||
抓手系统 |
旋转气缸+气动手指(液压备选) |
||
车床联动 |
√ |
√ |
|
车床自动开关门 |
√ |
√ |
|
自动吹屑 |
√ |
√ |
|
安全保护与报警 |
√ |
√ |
|
机器视觉(CCD) |
备选 |
备选 |
|
备选 |
备选 |
||
多轴扩展(最大扩展至6轴) |
备选 |
备选 |
|
远程监控及订单管理系统 |
备选 |
备选 |
三、核心部件配置
核心部件名称 |
核心品牌 |
伺服电机与伺服驱动器 |
日本松下或三帅 |
人机界面(触摸屏) |
|
日本新宝(SHMPO) |
|
机械手控制系统 |
宝莱(BORAI)多轴总线型控制系统 |
手指及气缸 |
日本SMC/德国菲斯托 (Fe s To) |
齿轮齿条 |
台湾银拳(PMI)/或台湾上银(HIWN) |
直线滑轨 |
德国亚特兰大(ATLANTA)/台湾上银(YYC) |
电气元件 |
施耐德(Schneider) |

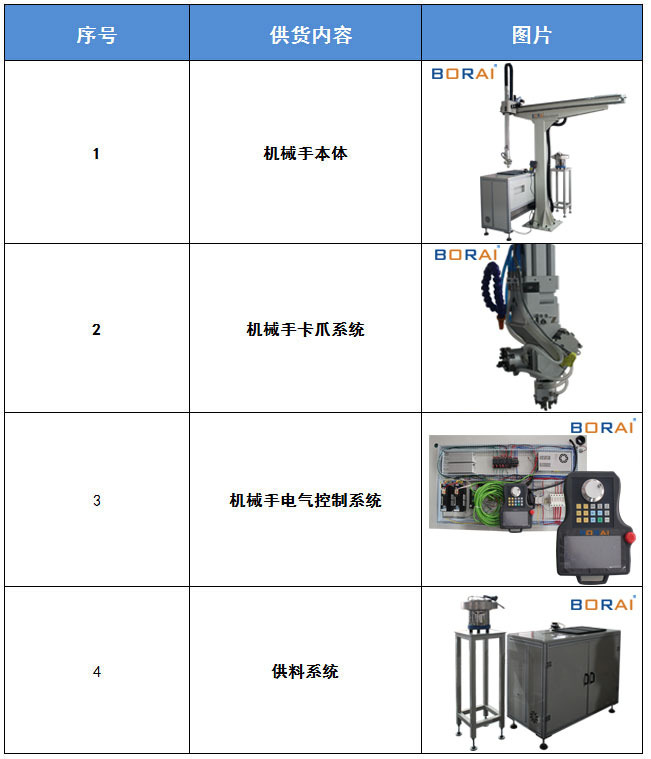

四、标准供货内容
五、优势对比
1、人工成本不断增加 1、代替人工操作、减少用人需求
2、老年化加快,独生子女多,招工困难 2、降低用人成本、避免工伤事故发生
3、企业管理成本提升 3、24小时不间断生产,提高生产效率
4、产品品质不够稳定 4、避免人工操作误差,保障产品品质稳定
